Mẫu sơ đồ bố trí mặt bằng nhà xưởng may hiện đại 2026

Một sơ đồ bố trí mặt bằng nhà xưởng may khoa học sẽ giúp doanh nghiệp giảm lãng phí trong vận hành, tối ưu luồng sản xuất và nâng cao hiệu quả quản lý nhân sự. Tuy nhiên, không phải chủ đầu tư nào cũng biết cách bố trí mặt bằng phù hợp với diện tích và quy mô sản xuất thực tế. Dưới đây, ATV Construction đưa ra những thông tin quan trọng giúp bạn lựa chọn phương án layout nhà xưởng may hiệu quả và tối ưu chi phí đầu tư.

1. Nhà xưởng may cần bố trí những khu vực nào?

Một nhà xưởng may tiêu chuẩn có diện tích từ 1.000–5.000 m² thường được bố trí theo mô hình sản xuất một chiều nhằm tối ưu năng suất, giảm thời gian vận chuyển nội bộ và kiểm soát chất lượng hiệu quả. Các khu vực chức năng cơ bản bao gồm:

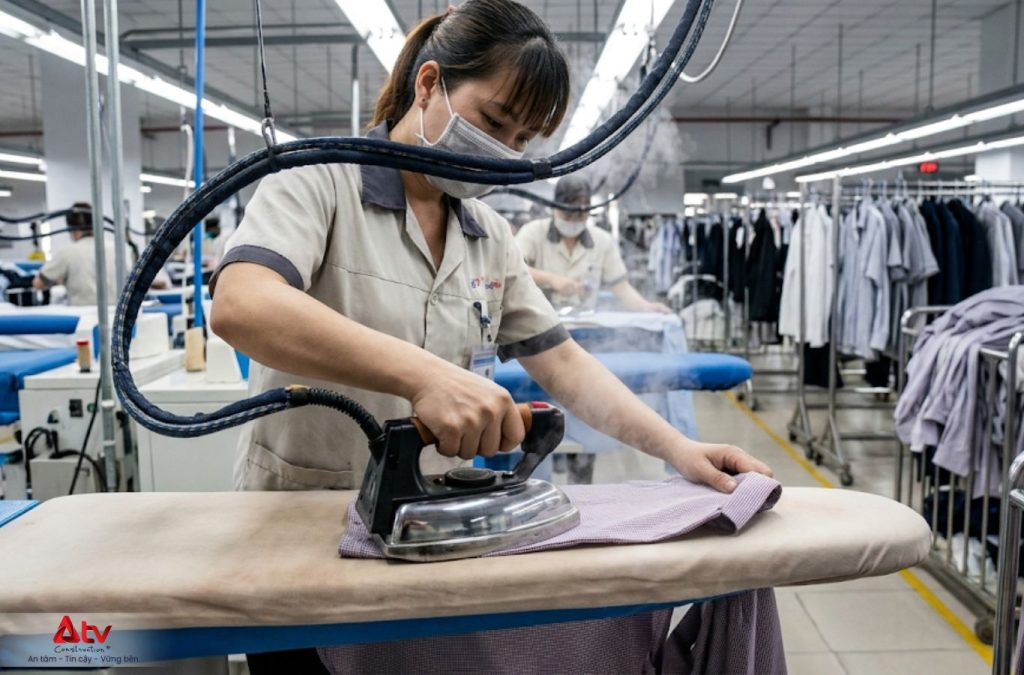

Bố trí nhà xưởng may khoa học giúp tối ưu năng suất sản xuất

2. Nguyên tắc bố trí mặt bằng nhà xưởng may khoa học

Một mặt bằng nhà xưởng may được bố trí khoa học sẽ giúp tối ưu quy trình sản xuất, giảm chi phí vận hành và nâng cao năng suất lao động. Khi thiết kế nhà xưởng và sắp xếp mặt bằng, doanh nghiệp cần lưu ý các nguyên tắc quan trọng sau:

• Bố trí theo quy trình sản xuất một chiều: Luồng vận hành nên được sắp xếp theo thứ tự từ kho nguyên liệu → cắt → may → kiểm hàng → hoàn thiện → đóng gói → xuất hàng. Cách bố trí này giúp giảm thời gian di chuyển, hạn chế chồng chéo giữa các công đoạn và tăng hiệu quả sản xuất.
• Tối ưu diện tích và lối đi nội bộ: Các chuyền may, khu vực thao tác và lối đi cần được tính toán hợp lý để đảm bảo vận chuyển hàng hóa thuận tiện, an toàn và dễ quản lý. Khoảng cách giữa máy móc phải đáp ứng tiêu chuẩn vận hành và bảo trì.
• Đảm bảo ánh sáng và thông gió: Nhà xưởng cần có hệ thống chiếu sáng đạt chuẩn, ưu tiên tận dụng ánh sáng tự nhiên kết hợp đèn LED công nghiệp. Đồng thời, cần bố trí quạt hút, cửa thông gió hoặc hệ thống làm mát để tạo môi trường làm việc thoải mái cho công nhân.
• Đáp ứng yêu cầu an toàn lao động và PCCC: Các khu vực sản xuất phải có lối thoát hiểm rõ ràng, hệ thống báo cháy – chữa cháy đầy đủ và tuân thủ tiêu chuẩn an toàn điện. Khu vực kho nguyên liệu, máy nén khí hoặc thiết bị kỹ thuật cần được bố trí riêng biệt để hạn chế rủi ro.
• Thuận tiện cho quản lý và giám sát sản xuất: Mặt bằng cần được phân khu rõ ràng, có biển chỉ dẫn và sắp xếp khoa học để dễ kiểm soát tiến độ, chất lượng và nhân sự trong quá trình vận hành.
• Có khả năng mở rộng trong tương lai: Khi thiết kế nhà xưởng, nên dự phòng không gian để bổ sung thêm chuyền may, máy móc hoặc mở rộng quy mô sản xuất mà không làm ảnh hưởng đến hoạt động hiện tại.

3. Các mô hình sơ đồ bố trí nhà xưởng may phổ biến hiện nay

Tùy theo quy mô sản xuất, số lượng lao động và định hướng vận hành, doanh nghiệp có thể lựa chọn nhiều mô hình bố trí nhà xưởng may khác nhau. Mỗi mô hình đều có ưu điểm riêng về năng suất, quản lý và tối ưu chi phí vận hành.

• Mô hình bố trí theo dây chuyền một chiều: Đây là mô hình phổ biến nhất trong ngành may mặc hiện nay. Các công đoạn được sắp xếp liên tục theo trình tự sản xuất từ nguyên liệu đầu vào đến thành phẩm đầu ra. Mô hình này giúp giảm thời gian vận chuyển nội bộ, tăng năng suất và dễ kiểm soát chất lượng.
• Mô hình bố trí theo cụm sản xuất: Máy móc và công nhân được chia thành từng cụm nhỏ để thực hiện hoàn chỉnh một nhóm công đoạn. Mô hình này phù hợp với sản xuất tinh gọn, giúp giảm tồn kho bán thành phẩm, tăng tính linh hoạt và cải thiện hiệu suất làm việc nhóm.
• Mô hình bố trí dạng chữ U: Các công đoạn được sắp xếp theo hình chữ U nhằm tối ưu khoảng cách di chuyển giữa các vị trí làm việc. Đây là mô hình thường áp dụng trong các xưởng may quy mô vừa và nhỏ vì giúp tiết kiệm diện tích và thuận tiện cho việc giám sát sản xuất.
• Mô hình bố trí kết hợp kho – sản xuất – đóng gói: Phù hợp với các xưởng may gia công nhỏ hoặc nhà xưởng có diện tích hạn chế. Các khu vực được bố trí liên kết chặt chẽ nhằm tối ưu mặt bằng và giảm chi phí đầu tư ban đầu.
• Mô hình nhà xưởng may tự động hóa: Áp dụng hệ thống chuyền treo tự động, máy cắt CNC, phần mềm quản lý sản xuất và kho thông minh. Mô hình này phù hợp với doanh nghiệp lớn, giúp tăng năng suất, giảm phụ thuộc lao động và nâng cao khả năng quản lý dữ liệu sản xuất.

4. Mẫu sơ đồ bố trí mặt bằng nhà xưởng may theo diện tích

Tùy theo diện tích và quy mô sản xuất, mỗi nhà xưởng may sẽ có phương án bố trí mặt bằng khác nhau nhằm tối ưu công năng, luồng vận hành và khả năng mở rộng trong tương lai. Dưới đây là một số mẫu sơ đồ bố trí nhà xưởng may phổ biến theo từng diện tích thực tế.

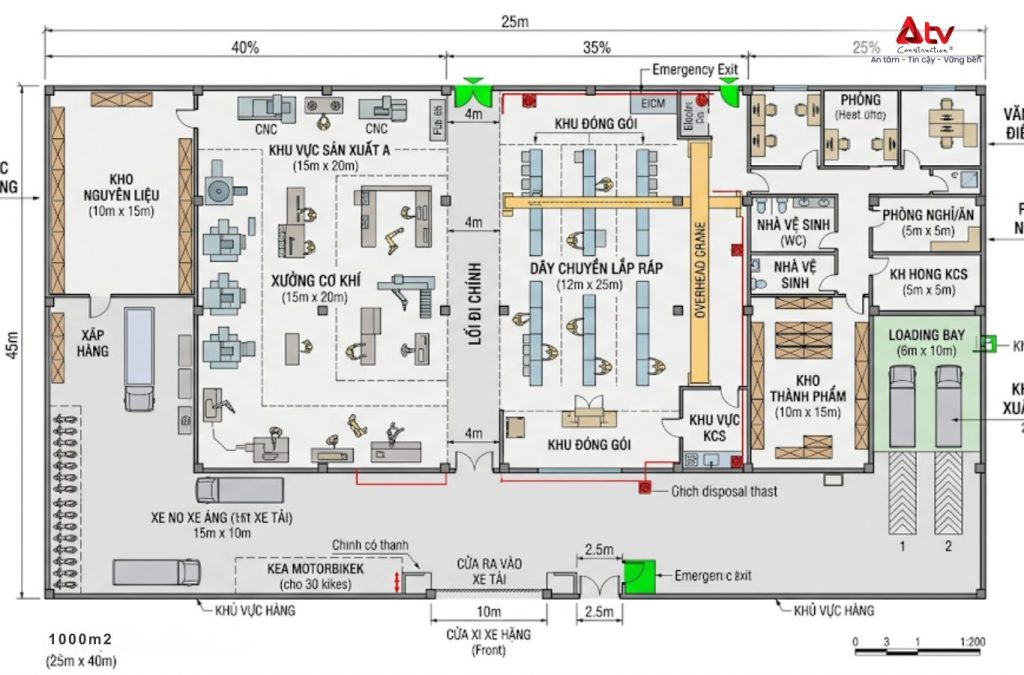

Sơ đồ mặt bằng 1000m2

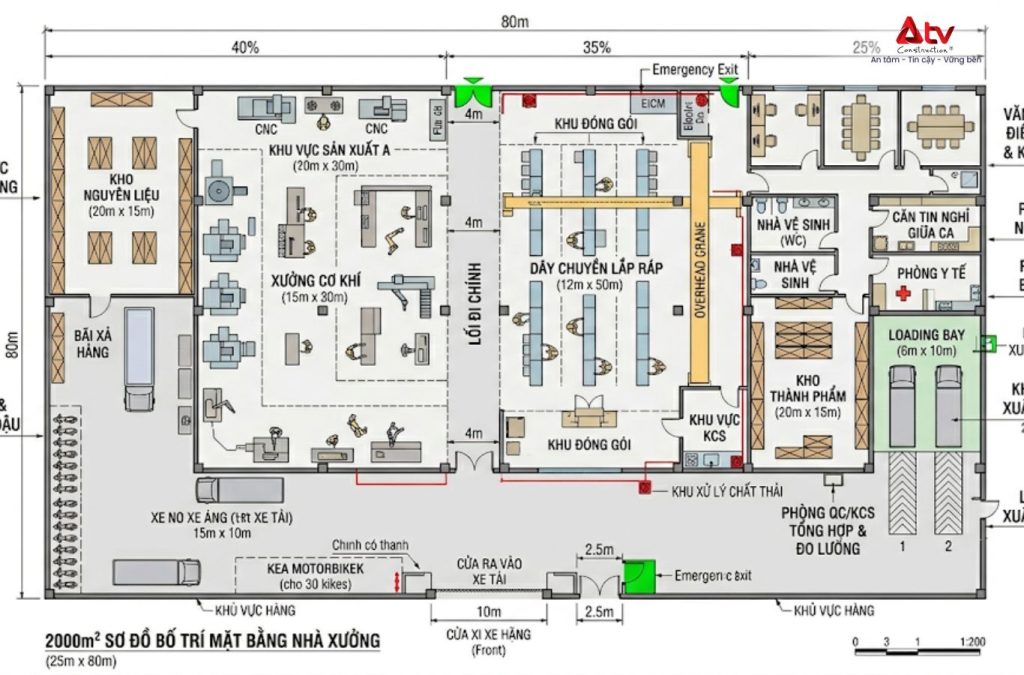

Sơ đồ mặt bằng 2000m2

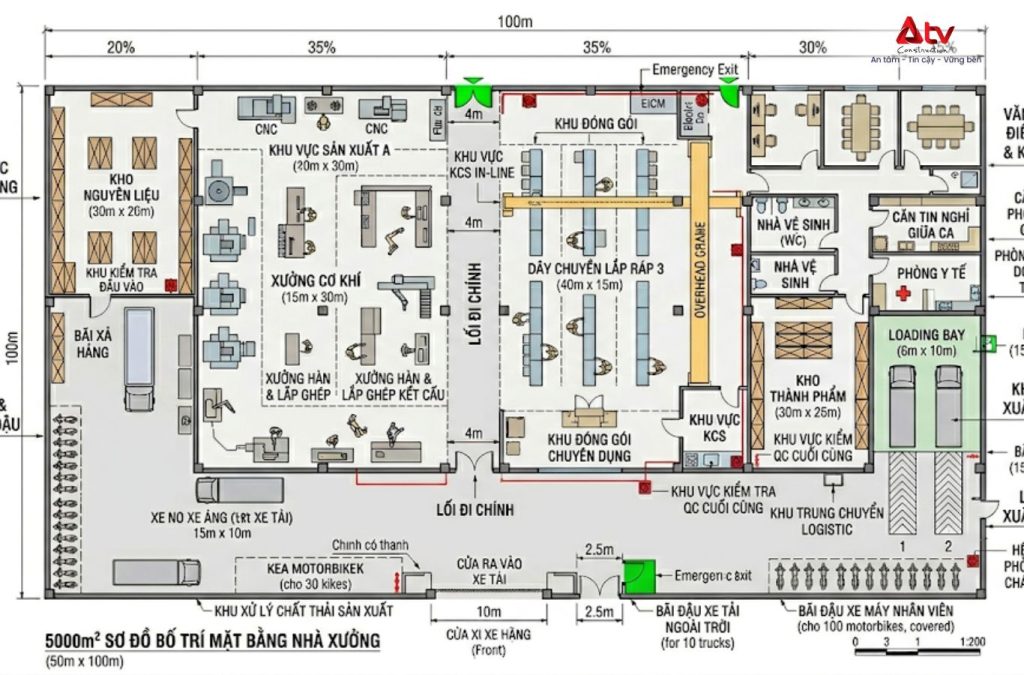

Sơ đồ mặt bằng 5000m2

5. Cách tối ưu năng suất thông qua bố trí mặt bằng

Cách tối ưu năng suất thông qua bố trí mặt bằng gồm có:

• Thiết kế luồng sản xuất một chiều: Các công đoạn nên được bố trí liên tục từ nhập nguyên liệu đến xuất thành phẩm nhằm hạn chế giao cắt giữa người và hàng hóa. Điều này giúp giảm ùn tắc nội bộ, tiết kiệm thời gian vận chuyển và tăng tốc độ xử lý đơn hàng.
• Rút ngắn khoảng cách giữa các công đoạn: Khu cắt, may, kiểm hàng và hoàn thiện nên được bố trí liền mạch để giảm thời gian di chuyển bán thành phẩm. Việc tối ưu khoảng cách giúp công nhân thao tác nhanh hơn và giảm thất thoát trong quá trình sản xuất.
• Tối ưu số lượng máy và vị trí làm việc: Máy móc cần được sắp xếp phù hợp với quy trình thao tác thực tế, đảm bảo công nhân dễ vận hành và bảo trì thiết bị. Khoảng cách giữa các máy cần đủ rộng để đảm bảo an toàn và thuận tiện di chuyển.
• Tăng hiệu quả giám sát sản xuất: Các chuyền may nên được bố trí theo cụm hoặc theo hàng khoa học để quản lý dễ theo dõi tiến độ, chất lượng và năng suất của từng công đoạn. Điều này giúp phát hiện lỗi nhanh và xử lý kịp thời.
• Đảm bảo môi trường làm việc thoải mái: Ánh sáng, thông gió, tiếng ồn và nhiệt độ ảnh hưởng trực tiếp đến năng suất lao động. Một môi trường làm việc thông thoáng và an toàn sẽ giúp công nhân làm việc ổn định và hạn chế sai sót.

6. FAQ – Câu hỏi thường gặp

6.1 Xưởng may nên bố trí theo chuyền thẳng hay chữ U?

Mỗi mô hình bố trí đều có ưu điểm riêng và phù hợp với từng quy mô sản xuất khác nhau.

• Chuyền thẳng:
  Phù hợp với nhà xưởng diện tích lớn và sản xuất số lượng hàng lớn. Mô hình này giúp luồng sản xuất rõ ràng, dễ mở rộng thêm chuyền may và thuận tiện cho việc vận chuyển hàng hóa.
• Chuyền chữ U:
  Phù hợp với xưởng may vừa và nhỏ hoặc mô hình Lean Manufacturing. Bố trí chữ U giúp rút ngắn khoảng cách di chuyển, tăng khả năng phối hợp giữa công nhân và tối ưu diện tích mặt bằng.

Tùy theo quy mô nhà xưởng, số lượng lao động và loại sản phẩm may mặc, doanh nghiệp có thể lựa chọn mô hình phù hợp để đạt hiệu quả vận hành cao nhất.

6.2 Có nên thiết kế nhà xưởng may nhiều tầng không?

Nhà xưởng may nhiều tầng thường được áp dụng tại khu vực đô thị hoặc nơi quỹ đất hạn chế nhằm tối ưu diện tích sử dụng. Tuy nhiên, mô hình này cần được tính toán kỹ về kết cấu, tải trọng sàn và hệ thống vận chuyển nội bộ.

Ưu điểm của nhà xưởng nhiều tầng:

• Tiết kiệm diện tích đất xây dựng
• Tăng diện tích sử dụng trên cùng quỹ đất
• Phù hợp với khu công nghiệp có chi phí thuê đất cao

Tuy nhiên, doanh nghiệp cần lưu ý:

• Chi phí đầu tư xây dựng cao hơn
• Phải có thang hàng hoặc hệ thống vận chuyển chuyên dụng
• Cần đảm bảo tiêu chuẩn PCCC và thoát hiểm nghiêm ngặt

Thông thường, mô hình này phù hợp với các xưởng may quy mô vừa tại thành phố lớn hoặc khu vực có mật độ xây dựng cao. Nếu bạn có nhu cầu Thiết kế thi công nhà xưởng KCN tại HCM, liên hệ cho ATV Construction thông qua hotline để được tư vấn.

6.3 Chi phí thiết kế layout nhà xưởng may là bao nhiêu?

Chi phí thiết kế layout nhà xưởng may phụ thuộc vào nhiều yếu tố như:

• Diện tích nhà xưởng
• Quy mô sản xuất
• Mức độ tự động hóa
• Số lượng máy móc và chuyền may
• Yêu cầu kỹ thuật và tiêu chuẩn vận hành

Mỗi doanh nghiệp sẽ có nhu cầu vận hành và đặc thù sản xuất khác nhau, vì vậy phương án bố trí mặt bằng cũng cần được tính toán riêng để đảm bảo tối ưu công năng, chi phí đầu tư và hiệu quả sản xuất lâu dài.

Để được tư vấn chi tiết về giải pháp thiết kế layout nhà xưởng may phù hợp với quy mô thực tế, vui lòng liên hệ ATV Construction qua hotline 0931 89 99 22 để được hỗ trợ nhanh chóng.

Một sơ đồ bố trí mặt bằng nhà xưởng may hiệu quả cần được tính toán dựa trên quy mô sản xuất, số lượng chuyền may và định hướng phát triển lâu dài của doanh nghiệp. Việc lựa chọn đúng giải pháp layout sẽ giúp tối ưu công năng sử dụng và nâng cao hiệu quả vận hành tổng thể. Để được tư vấn thiết kế nhà xưởng may phù hợp với nhu cầu thực tế, hãy liên hệ ATV Construction qua Hotline 0931 89 99 22.
