Sơ đồ mặt bằng nhà máy thực phẩm quyết định hiệu quả sản xuất

Sơ đồ mặt bằng nhà máy thực phẩm – Yếu tố quyết định hiệu quả sản xuất

Trong ngành công nghiệp thực phẩm, thiết kế sơ đồ mặt bằng nhà máy thực phẩm hợp lý không chỉ giúp tối ưu hóa quy trình sản xuất mà còn đảm bảo tuân thủ các tiêu chuẩn về an toàn vệ sinh thực phẩm. Việc bố trí khoa học từ khu vực sản xuất, kho nguyên liệu đến hệ thống xử lý nước thải sẽ giúp doanh nghiệp tiết kiệm chi phí vận hành và tăng năng suất.

Trong bài viết này, ATV Construction sẽ giúp bạn hiểu rõ về tầm quan trọng của sơ đồ mặt bằng nhà máy thực phẩm, các nguyên tắc thiết kế và mẫu bố trí hiệu quả.

1. Sơ đồ mặt bằng nhà máy thực phẩm là gì?

Sơ đồ mặt bằng nhà máy thực phẩm là bản thiết kế mô phỏng cách bố trí các khu vực trong nhà máy, bao gồm: khu tiếp nhận nguyên liệu, khu sản xuất, kho lưu trữ, khu vực đóng gói, văn phòng quản lý và các hệ thống phụ trợ khác.

Một sơ đồ mặt bằng hợp lý phải đảm bảo:

• Dòng di chuyển nguyên liệu và sản phẩm liền mạch, tránh chồng chéo.

• Đáp ứng các tiêu chuẩn về vệ sinh an toàn thực phẩm.

• Tối ưu không gian sử dụng.

• Giảm chi phí vận hành và quản lý.

2. Tầm quan trọng của sơ đồ mặt bằng nhà máy thực phẩm

Một sơ đồ mặt bằng tốt mang lại nhiều lợi ích quan trọng:

2.1 Nâng cao hiệu quả sản xuất

Quy trình sản xuất được bố trí hợp lý giúp giảm thời gian di chuyển nguyên liệu và bán thành phẩm, từ đó nâng cao hiệu suất làm việc.

2.2 Đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm

Việc tách biệt các khu vực bẩn – sạch, khu nguyên liệu – thành phẩm giúp nhà máy tuân thủ các tiêu chuẩn như HACCP, ISO 22000 hoặc GMP.

2.3 Tiết kiệm chi phí vận hành

Một thiết kế thông minh giúp giảm chi phí điện, nước, nhân công vận chuyển và tối ưu hóa diện tích sử dụng.

2.4 Tăng khả năng mở rộng

Sơ đồ mặt bằng được thiết kế bài bản giúp doanh nghiệp dễ dàng mở rộng quy mô mà không ảnh hưởng đến hoạt động hiện tại.

3. Các yếu tố ảnh hưởng đến thiết kế sơ đồ mặt bằng nhà máy thực phẩm

Để lập được sơ đồ mặt bằng nhà máy hiệu quả, cần xem xét nhiều yếu tố:

3.1 Quy mô sản xuất

Nhà máy có công suất lớn sẽ cần nhiều khu vực sản xuất, kho chứa và hệ thống phụ trợ hơn so với các cơ sở quy mô nhỏ.

3.2 Loại sản phẩm chế biến

Mỗi loại thực phẩm (thịt, thủy sản, sữa, đồ uống…) có yêu cầu riêng về dây chuyền sản xuất, hệ thống kho lạnh và khu xử lý nguyên liệu.

3.3 Tiêu chuẩn pháp lý

Các tiêu chuẩn vệ sinh an toàn thực phẩm trong nước và quốc tế sẽ ảnh hưởng trực tiếp đến việc bố trí mặt bằng.

3.4 Hạ tầng kỹ thuật

Hệ thống cấp điện, cấp thoát nước, thông gió và xử lý nước thải phải được tích hợp ngay trong sơ đồ mặt bằng.

3.5 Khả năng mở rộng

Thiết kế sơ đồ mặt bằng cần tính đến khả năng mở rộng trong tương lai để tiết kiệm chi phí cải tạo.

4. Nguyên tắc thiết kế sơ đồ mặt bằng nhà máy thực phẩm

Khi thiết kế sơ đồ mặt bằng nhà máy thực phẩm, cần tuân thủ các nguyên tắc sau:

• Phân tách khu vực sạch và bẩn: Nguyên liệu và thành phẩm không được giao nhau.

• Dòng chảy sản xuất một chiều: Giúp giảm thiểu rủi ro nhiễm chéo.

• Khu vực kho tách biệt: Kho nguyên liệu và kho thành phẩm cần được bố trí riêng biệt.

• Lối đi riêng cho nhân viên và hàng hóa: Đảm bảo an toàn vệ sinh thực phẩm.

• Đáp ứng tiêu chuẩn PCCC và an toàn lao động.

• Tối ưu hóa không gian: Sử dụng hiệu quả diện tích đất để giảm chi phí đầu tư.

5. Mẫu sơ đồ mặt bằng nhà máy thực phẩm tham khảo

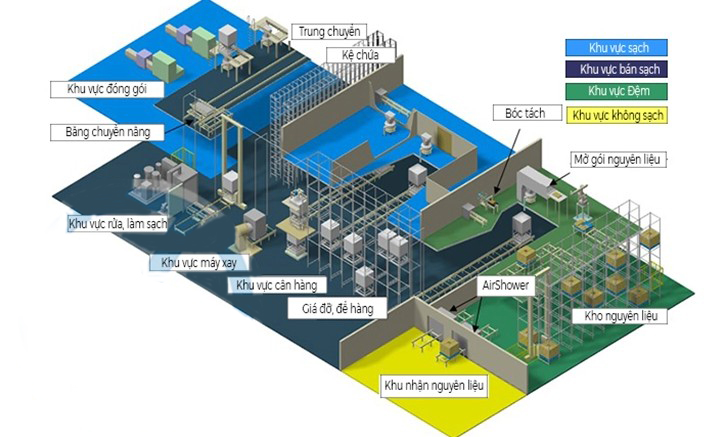

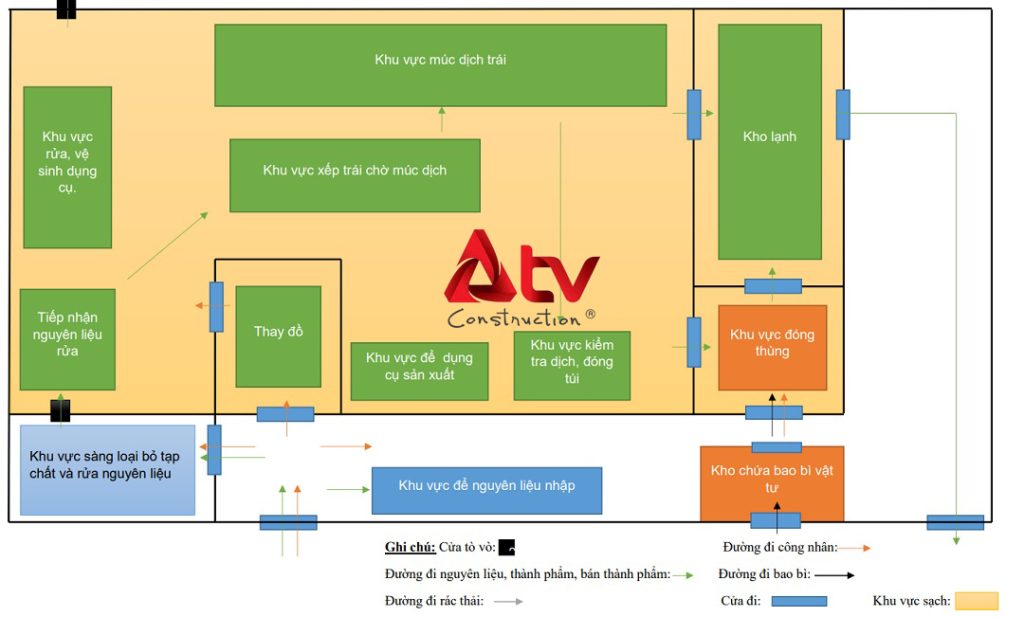

Dưới đây là ví dụ về sơ đồ mặt bằng nhà máy thực phẩm tiêu chuẩn:

1. Khu vực tiếp nhận nguyên liệu: Kiểm tra chất lượng, sơ chế ban đầu.

2. Khu sản xuất chính: Chia thành các dây chuyền nhỏ theo từng công đoạn.

3. Khu đóng gói: Bao bì, nhãn mác và kiểm định chất lượng.

4. Kho thành phẩm: Lưu trữ trước khi phân phối.

5. Khu kỹ thuật phụ trợ: Nồi hơi, xử lý nước thải, kho hóa chất.

6. Khu vực văn phòng và tiện ích: Phòng quản lý, phòng họp, nhà ăn nhân viên.

💡 Lưu ý: Tùy từng loại thực phẩm và công suất, ATV Construction sẽ điều chỉnh sơ đồ mặt bằng phù hợp để tối ưu hóa chi phí và hiệu quả sản xuất.

6. ATV Construction – Chuyên gia thiết kế sơ đồ mặt bằng nhà máy thực phẩm

Với hơn 10 năm kinh nghiệm, Công ty TNHH Thương mại Xây dựng ATV đã thực hiện nhiều dự án thiết kế và thi công nhà máy thực phẩm đạt chuẩn HACCP, ISO 22000.

Ưu điểm của ATV Construction:

• Đội ngũ kiến trúc sư và kỹ sư am hiểu tiêu chuẩn thực phẩm.

• Thiết kế sơ đồ mặt bằng tối ưu, khoa học.

• Tích hợp đầy đủ hệ thống kỹ thuật: điện, nước, PCCC, HVAC.

• Hỗ trợ xin cấp phép xây dựng và tư vấn pháp lý.

• Cam kết bàn giao đúng tiến độ, tiết kiệm chi phí cho doanh nghiệp.

Kinh nghiệm thiết kế sơ đồ mặt bằng chi tiết

Thiết kế sơ đồ mặt bằng nhà máy không chỉ là việc phân chia các khu vực chức năng mà còn cần tuân thủ các quy tắc kỹ thuật giống như trong thiết kế các xưởng sản xuất may mặc hoặc các nhà máy công nghiệp khác.

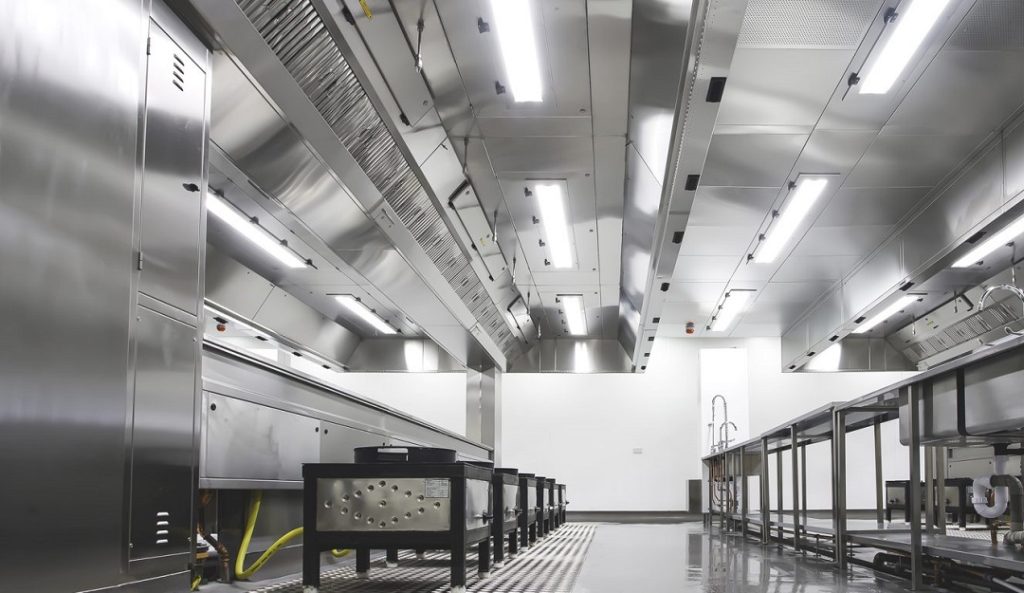

– Bố trí thiết bị và phương tiện sản xuất

Trong sơ đồ mặt bằng, việc lắp đặt thiết bị, dây chuyền và các phương tiện sản xuất phải được bố trí khoa học để:

• Tối ưu hóa quy trình vận hành: Đường đi của nguyên liệu và sản phẩm phải ngắn nhất, tránh chồng chéo.

• Đảm bảo năng suất cao: Giảm thiểu thời gian di chuyển và thao tác thừa.

• Đảm bảo an toàn lao động: Các thiết bị được bố trí hợp lý để không gây cản trở lối thoát hiểm hoặc khu vực vận chuyển.

Trong bản vẽ sơ đồ, sử dụng các ký hiệu tiêu chuẩn để thể hiện vị trí thiết bị, kích thước chiếm chỗ, khoảng trống an toàn và lối đi. Điều này giúp đội thi công và quản lý dễ dàng kiểm tra, điều chỉnh trước khi triển khai lắp đặt thực tế.

– Nguyên tắc bố trí mặt bằng

• Đường di chuyển ngắn nhất: Tối ưu hóa quy trình từ tiếp nhận nguyên liệu → sản xuất → đóng gói → kho thành phẩm.

• Tiết kiệm diện tích: Giảm lãng phí không gian, bố trí thiết bị vừa đủ, không chồng chéo.

• Tách biệt các khu vực: Khu nguyên liệu, sản xuất, thành phẩm, văn phòng, nhà kho phải được bố trí hợp lý để tránh nhiễm chéo.

• Đảm bảo thông thoáng: Nhà xưởng phải đủ cao, thông gió tốt, ánh sáng đạt tiêu chuẩn.

💡 Ví dụ: Nhà máy thực phẩm thường áp dụng tiêu chuẩn chiều cao trần từ 3,5 – 5,5 m, hệ thống thông gió bằng quạt công nghiệp hoặc điều hòa trung tâm để đảm bảo nhiệt độ ổn định.

– Các yếu tố cần tính toán trong sơ đồ mặt bằng

Khi thiết kế sơ đồ, cần xem xét:

• Số lượng công nhân: Tính toán diện tích nhà ăn, nhà vệ sinh, phòng thay đồ phù hợp.

  • Nhà ăn tập thể: 1 m²/CN

  • Phòng thay quần áo: 0,56 m²/CN

  • Nhà vệ sinh nam: 1 nhà/30 CN

  • Nhà vệ sinh nữ: 1 nhà/20 CN

• Số lượng và kích thước máy móc: Ví dụ trong ngành thực phẩm, máy đóng gói có kích thước khác với máy chế biến, yêu cầu bố trí riêng biệt.

• Lối đi và cửa ra vào: Đảm bảo lối đi chính từ 2,5m, lối phụ từ 1,5m, đủ cho xe nâng di chuyển.

• Vị trí văn phòng điều hành, nhà kho: Đặt gần khu vực sản xuất để thuận tiện quản lý nhưng vẫn tách biệt để giảm tiếng ồn.

– Tính toán diện tích sơ đồ mặt bằng

Việc tính toán diện tích cần dựa trên số lượng dây chuyền sản xuất và thiết bị:

• Ví dụ:

  • Khu chế biến: 500 m²

  • Khu đóng gói: 300 m²

  • Kho thành phẩm: 400 m²

  • Khu kỹ thuật (PCCC, xử lý nước thải): 200 m²

  • Văn phòng quản lý: 150 m²

  • Nhà ăn, phòng thay đồ, nhà vệ sinh: 250 m²
    → Tổng diện tích: 1.800 m²

Từ bản vẽ sơ đồ, cần kiểm tra kỹ từng hạng mục trước khi thi công để tránh lãng phí chi phí điều chỉnh sau này.

– Lưu ý về ánh sáng và thông gió

• Cường độ ánh sáng trong khu vực sản xuất phải đạt từ 200 – 1.000 lux, khu vực kiểm tra chất lượng cần đến 2.000 lux.

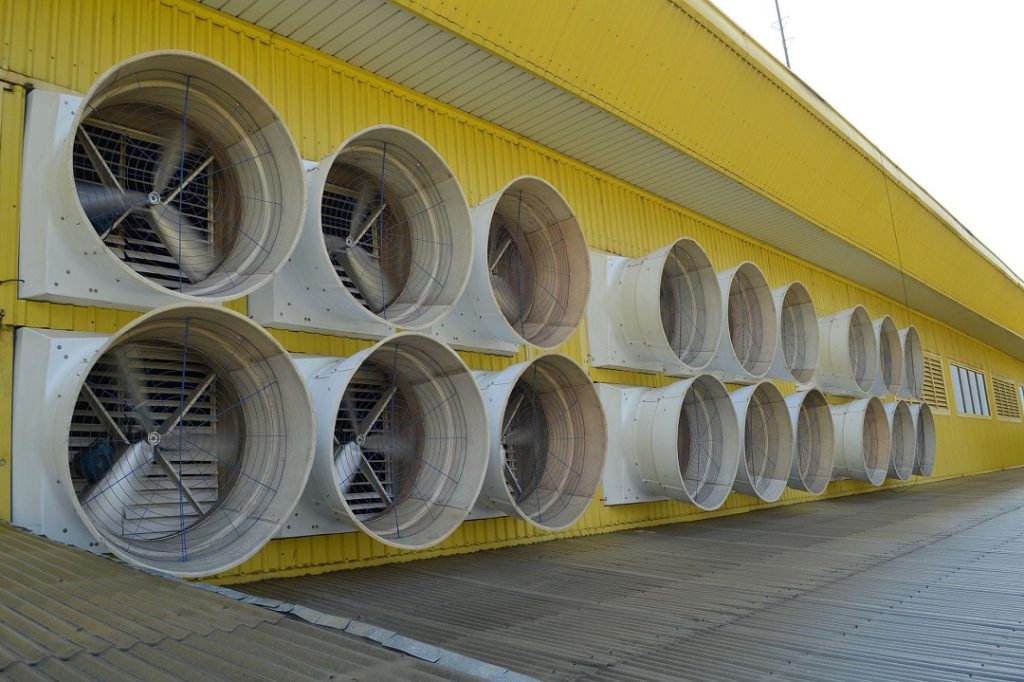

• Hệ thống thông gió và điều hòa nhiệt độ phải được tính toán để duy trì nhiệt độ và độ ẩm phù hợp với từng loại sản phẩm thực phẩm.

Kết nối với thiết kế nhà máy thực phẩm

Các nguyên tắc thiết kế từ ngành may mặc được ứng dụng tương tự trong thiết kế sơ đồ mặt bằng nhà máy thực phẩm, chỉ khác ở việc tuân thủ thêm các yêu cầu về:

• Vệ sinh an toàn thực phẩm.

• Kiểm soát nhiệt độ, độ ẩm.

• Hệ thống xử lý chất thải đạt chuẩn.

Điều này cho thấy việc lập sơ đồ mặt bằng nhà máy thực phẩm đòi hỏi sự tính toán kỹ lưỡng từ diện tích sản xuất, hệ thống kỹ thuật đến các yếu tố phụ trợ để đảm bảo tính khả thi và hiệu quả sản xuất.

Bảng tính diện tích các khu vực trong sơ đồ mặt bằng nhà máy thực phẩm

💡 Lưu ý: Các con số trên chỉ mang tính tham khảo. ATV Construction sẽ điều chỉnh diện tích phù hợp dựa trên quy mô sản xuất, công nghệ chế biến và tiêu chuẩn vệ sinh an toàn thực phẩm của từng dự án.

8. Dự án tiêu biểu của ATV Construction

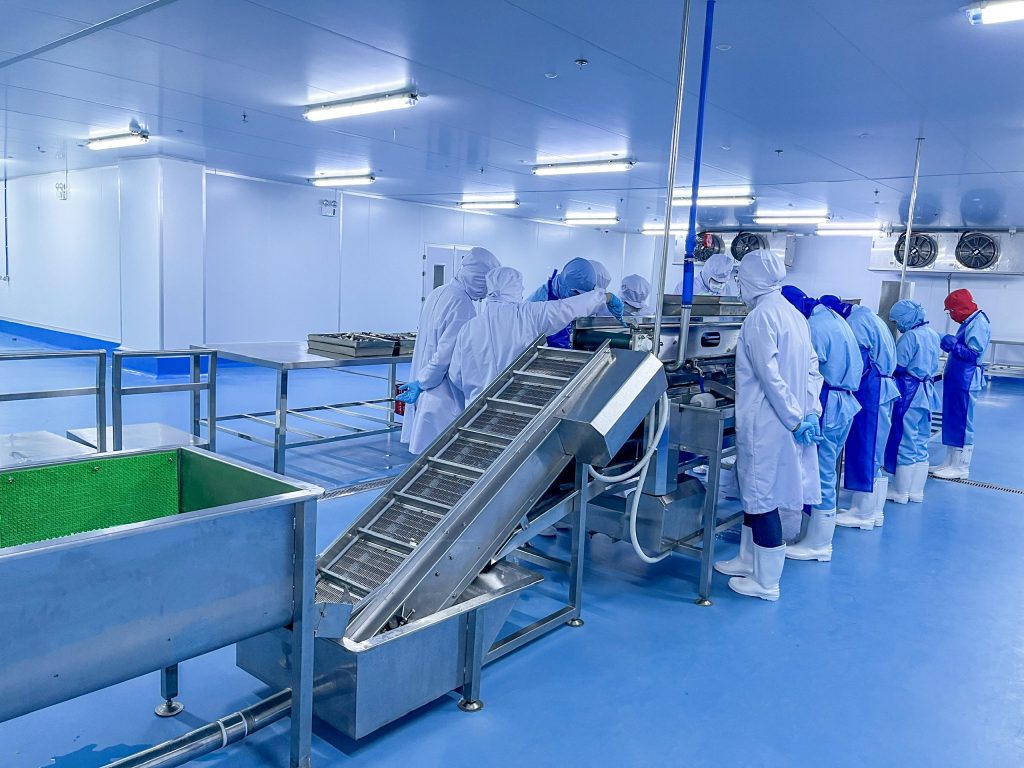

• Nhà máy chế biến thủy sản – KCN Long An.

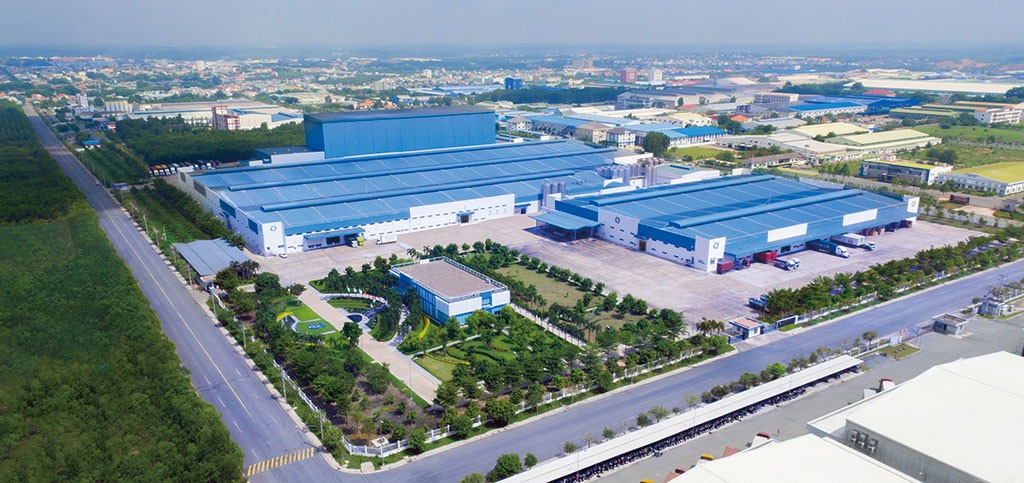

• Nhà máy sữa tiệt trùng – KCN VSIP 2, Bình Dương.

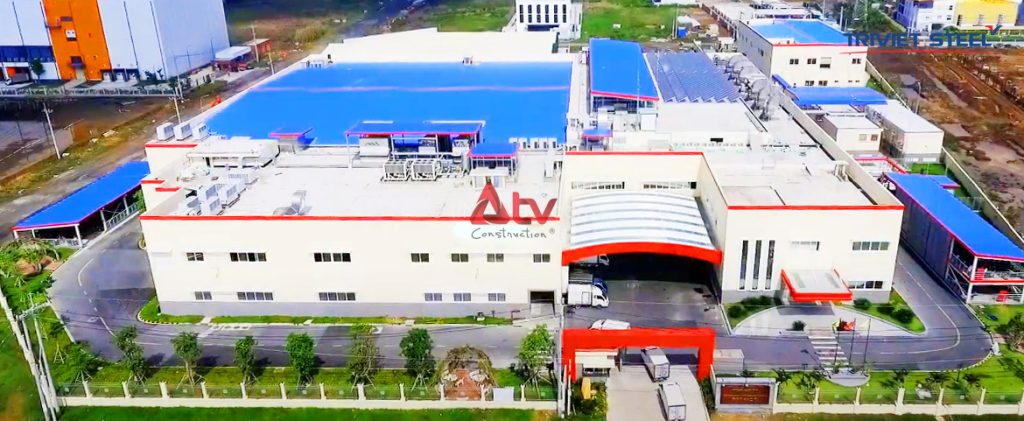

• Nhà máy thực phẩm đông lạnh – KCN Hiệp Phước, TP.HCM.

Các dự án đều được đánh giá cao về hiệu quả vận hành và khả năng mở rộng.
