Hệ thống cơ điện ME trong xây dựng là gì và gồm những gì?

Danh mục nội dung

Hệ thống cơ điện ME trong xây dựng là gì? Nếu bạn đang tìm hiểu về các hạng mục kỹ thuật trong công trình, đây là kiến thức không thể bỏ qua. Hãy cùng khám phá chi tiết cấu tạo và vai trò của hệ thống ME ngay trong bài viết sau của ATV Construction.

1. Hệ thống cơ điện ME trong xây dựng là gì?

Hệ thống cơ điện, còn gọi là M&E (Mechanical & Electrical) hoặc MEP (Mechanical, Electrical, Plumbing), là tập hợp các hệ thống kỹ thuật trong công trình xây dựng, bao gồm phần cơ khí (thông gió, điều hòa không khí, cấp thoát nước) và phần điện (điện động lực, điện nhẹ, phòng cháy chữa cháy – PCCC), nhằm đảm bảo công trình vận hành an toàn, hiệu quả và tiện nghi.

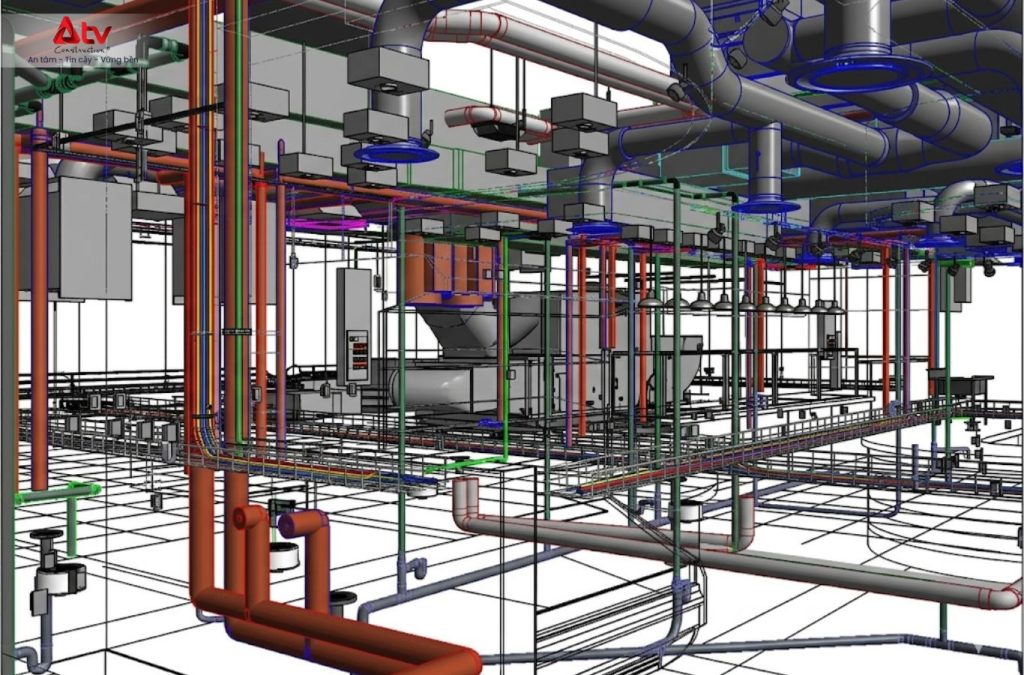

Ảnh minh họa hệ thống cơ điện ME trong xây dựng

2. Hệ thống cơ điện bao gồm những hạng mục gì?

Trong một công trình xây dựng, hệ thống cơ điện (M&E/MEP) được cấu thành từ hai nhóm hạng mục chính là hệ thống điện và hệ thống cơ khí. Mỗi nhóm đảm nhận những chức năng riêng nhưng có sự liên kết chặt chẽ nhằm đảm bảo công trình vận hành đồng bộ và hiệu quả.

2.1 Phần điện (Electrical)

Phần điện bao gồm các hệ thống phục vụ việc cấp nguồn, phân phối điện năng và truyền tải thông tin trong công trình, cụ thể:

Hệ thống điện nhẹ (ELV): Bao gồm các giải pháp công nghệ và thông tin như mạng dữ liệu (LAN, internet), hệ thống camera giám sát (CCTV), điện thoại nội bộ, kiểm soát ra vào và các hệ thống tự động hóa, thông minh trong tòa nhà.
Hệ thống chiếu sáng: Đảm nhiệm việc cung cấp ánh sáng cho toàn bộ công trình, từ không gian bên trong đến khu vực bên ngoài, đáp ứng nhu cầu sinh hoạt, làm việc và an toàn.
Hệ thống cấp và phân phối điện: Bao gồm các thiết bị như trạm biến áp, tủ điện, cáp dẫn và thiết bị bảo vệ, giúp cung cấp nguồn điện ổn định và liên tục cho toàn bộ tòa nhà.
Hệ thống chống sét: Có chức năng bảo vệ công trình trước các tác động của sét bằng cách dẫn dòng điện xuống đất thông qua hệ thống thu sét và tiếp địa, hạn chế rủi ro cháy nổ và hư hỏng thiết bị.
Hệ thống thang máy và vận chuyển: Cung cấp điện và điều khiển hoạt động cho thang máy, thang cuốn, phục vụ nhu cầu di chuyển trong các công trình nhiều tầng.

Ngoài ra, hệ thống điện còn tham gia vào việc điều khiển và kết nối với các hệ thống kỹ thuật khác nhằm nâng cao mức độ tự động hóa của công trình.

2.2 Phần cơ khí (Mechanical)

Phần cơ khí bao gồm các hệ thống liên quan đến dòng chảy (không khí, nước, khí) và điều kiện môi trường trong công trình, thường có yêu cầu kỹ thuật cao trong thiết kế và thi công:

Hệ thống cấp thoát nước (Plumbing): Thực hiện việc cung cấp nước sạch, thoát nước thải, thông khí đường ống và xử lý nước, đồng thời hỗ trợ cấp nước cho hệ thống chữa cháy.
Hệ thống điều hòa không khí và thông gió (HVAC): Điều chỉnh nhiệt độ, độ ẩm và chất lượng không khí, góp phần tạo môi trường sống và làm việc thoải mái, đồng thời hỗ trợ kiểm soát khói khi xảy ra sự cố.
Hệ thống phòng cháy chữa cháy (PCCC): Bao gồm các thiết bị phát hiện và xử lý cháy như đầu báo, hệ thống báo cháy, bơm, đường ống và sprinkler, giúp cảnh báo sớm và hạn chế thiệt hại.
Hệ thống quản lý tòa nhà (BMS): Cho phép giám sát và điều khiển tập trung các hệ thống kỹ thuật trong tòa nhà, giúp tối ưu vận hành và nâng cao hiệu quả sử dụng năng lượng.
Hệ thống gas trung tâm: Được sử dụng trong một số công trình đặc thù để cung cấp và kiểm soát khí gas phục vụ sản xuất hoặc sinh hoạt, đảm bảo an toàn khi vận hành.

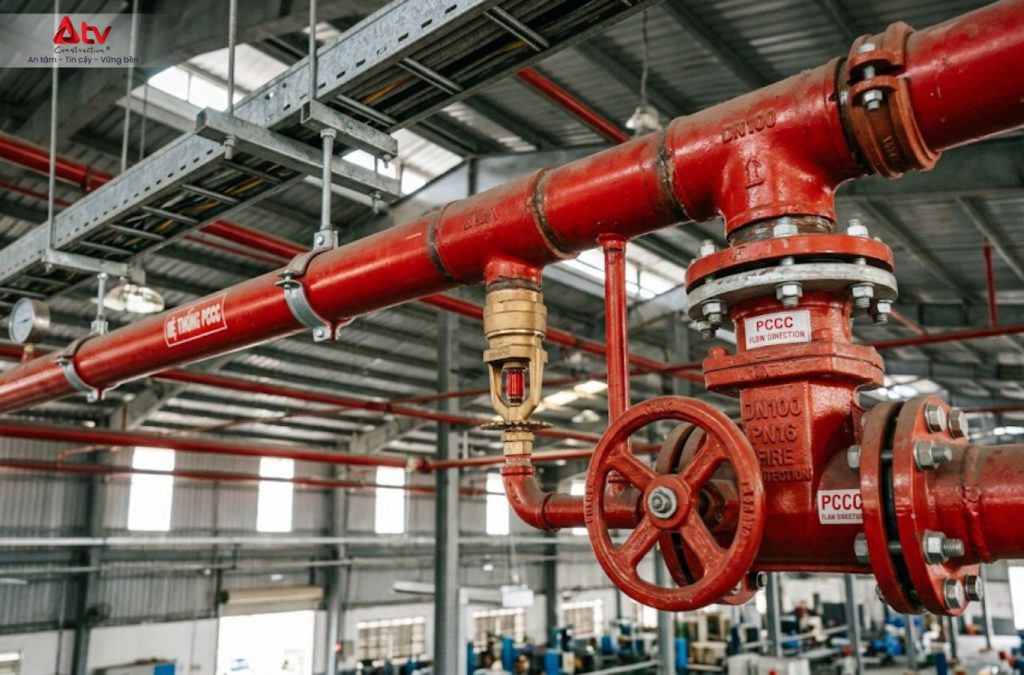

Hệ thống phòng cháy chữa cháy (PCCC)

3. Ứng dụng của hệ thống cơ điện trong công trình nhà xưởng

Trong công trình xây dựng nhà xưởng, hệ thống cơ điện được ứng dụng rộng rãi thông qua các hạng mục cụ thể sau:

Lắp đặt hệ thống điều hòa không khí và thông gió (HVAC) để kiểm soát nhiệt độ, độ ẩm và chất lượng không khí trong khu vực sản xuất.
Thi công hệ thống điện động lực, tủ điện, cáp điện và hệ thống chiếu sáng (Electrical) phục vụ vận hành máy móc và sinh hoạt.
Lắp đặt hệ thống điện nhẹ (ELV) như camera giám sát, mạng nội bộ, kiểm soát ra vào và hệ thống thông tin liên lạc.
Thi công hệ thống cấp nước sạch, thoát nước thải và xử lý nước (Plumbing) đáp ứng nhu cầu sản xuất và vệ sinh.
Lắp đặt hệ thống phòng cháy chữa cháy (Fire Fighting) bao gồm đầu báo cháy, hệ thống báo cháy, sprinkler, bơm và bình chữa cháy.
Triển khai hệ thống quản lý tòa nhà (BMS) để giám sát và điều khiển các hệ thống kỹ thuật trong nhà xưởng.
Lắp đặt hệ thống chống sét và tiếp địa nhằm bảo vệ công trình và thiết bị điện.
Thi công hệ thống khí nén hoặc gas trung tâm (nếu có) phục vụ dây chuyền sản xuất.

4. Các tiêu chuẩn trong thiết kế và thi công hệ thống M&E

Trong quá trình thiết kế và thi công hệ thống cơ điện (M&E/MEP), việc tuân thủ các tiêu chuẩn kỹ thuật là yêu cầu bắt buộc nhằm đảm bảo công trình an toàn, vận hành ổn định, tiết kiệm năng lượng và thân thiện với môi trường. Các tiêu chuẩn này bao gồm cả quy chuẩn Việt Nam (TCVN, QCVN) và các tiêu chuẩn quốc tế liên quan.

4.1 Tiêu chuẩn trong thiết kế hệ thống M&E

a) Tiêu chuẩn về an toàn

TCVN 45:2007 – Hệ thống điện trong nhà: Quy định yêu cầu về thiết kế, lắp đặt và vận hành hệ thống điện.
TCVN 5687:2010 – Thông gió và điều hòa không khí: Tiêu chuẩn thiết kế hệ HVAC cho công trình.
TCVN 7447-5-54:2005 – Lắp đặt hệ thống điện: Quy định về nối đất, dây bảo vệ và an toàn điện.
TCVN 2622:1995 – Phòng cháy chữa cháy: Yêu cầu thiết kế đảm bảo an toàn cháy nổ cho công trình.

Các tiêu chuẩn này giúp giảm thiểu rủi ro, đảm bảo an toàn cho con người và tài sản trong quá trình vận hành.

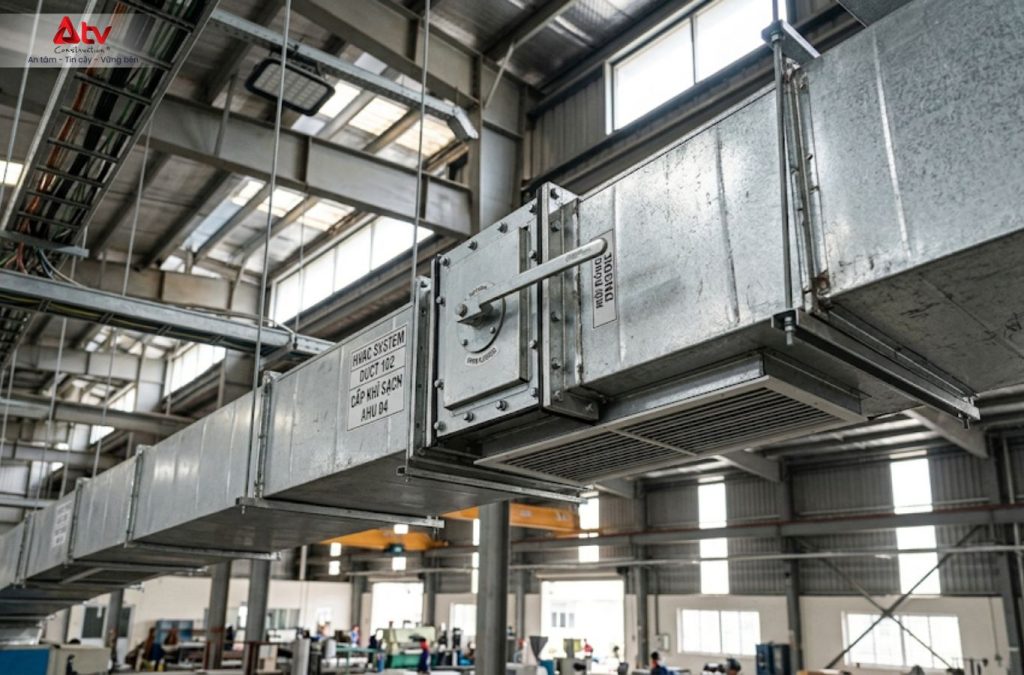

Hệ thống thông gió và điều hòa không khí

b) Tiêu chuẩn về hiệu quả năng lượng

QCVN 09:2013 – Công trình sử dụng năng lượng hiệu quả: Quy định về thiết kế và vận hành tiết kiệm năng lượng.
TCVN 7186:2008 – Tiết kiệm năng lượng cho hệ HVAC.
TCVN 7187:2008 – Tiết kiệm năng lượng cho hệ thống điện.

Mục tiêu là tối ưu mức tiêu thụ năng lượng, giảm chi phí vận hành và nâng cao hiệu quả sử dụng công trình.

c) Tiêu chuẩn về môi trường

QCVN 14:2015 – Quy chuẩn về nước thải sinh hoạt.
QCVN 40:2012 – Quy chuẩn về nước thải công nghiệp.

Đảm bảo các hệ thống xử lý nước thải đáp ứng yêu cầu trước khi xả ra môi trường, hạn chế tác động tiêu cực đến hệ sinh thái.

4.2 Tiêu chuẩn trong thi công hệ thống M&E

Trong giai đoạn thi công, nhà thầu cần tuân thủ nghiêm ngặt các quy định nhằm đảm bảo chất lượng và an toàn lao động:

TCVN 5308:1991 – Quy phạm kỹ thuật an toàn trong xây dựng.
TCVN 4086:1985 – An toàn điện trong xây dựng.
TCVN 4055:1985 – Tổ chức thi công xây dựng.
20TCN 177 – Tiêu chuẩn kiểm soát tiếng ồn công trình.
TCVN 4519:1988 – Thi công và nghiệm thu hệ thống cấp thoát nước.
TCVN 3146:1986 – An toàn trong công tác hàn điện.
TCVN 4516:1988 – Quy phạm thi công và hoàn thiện mặt bằng.

Ngoài ra, các dự án quy mô lớn hoặc có yếu tố nước ngoài thường tham khảo thêm các tiêu chuẩn quốc tế như:

ASHRAE (tiêu chuẩn về HVAC),
CIBSE (tiêu chuẩn kỹ thuật dịch vụ công trình),
SMACNA (tiêu chuẩn thi công hệ thống ống gió).

Nhìn chung, việc tuân thủ đầy đủ các tiêu chuẩn trong thiết kế và thi công M&E không chỉ giúp công trình đạt chất lượng cao mà còn đảm bảo an toàn, hiệu quả vận hành lâu dài và phù hợp với các quy định pháp lý hiện hành.

5. Điều gì cần lưu ý khi triển khai hệ thống M&E?

Để hệ thống cơ điện hoạt động hiệu quả và hạn chế rủi ro trong quá trình vận hành, cần lưu ý một số điểm quan trọng sau:

Thiết kế đồng bộ ngay từ đầu: Cần phối hợp chặt chẽ giữa các bộ môn (kiến trúc, kết cấu, M&E) để tránh xung đột kỹ thuật và phát sinh chi phí sửa đổi.
Lựa chọn thiết bị phù hợp: Ưu tiên thiết bị có nguồn gốc rõ ràng, tiết kiệm năng lượng, phù hợp với quy mô và mục đích sử dụng của công trình.
Đảm bảo năng lực nhà thầu: Đơn vị thi công cần có kinh nghiệm, chuyên môn và quy trình quản lý chất lượng rõ ràng.
Tuân thủ tiêu chuẩn và quy định: Tất cả các hạng mục phải đáp ứng đầy đủ các quy chuẩn kỹ thuật và yêu cầu pháp lý hiện hành.
Kiểm tra, nghiệm thu chặt chẽ: Thực hiện kiểm tra từng giai đoạn thi công, chạy thử và nghiệm thu trước khi đưa vào vận hành.
Bảo trì và vận hành định kỳ: Xây dựng kế hoạch bảo trì nhằm kéo dài tuổi thọ hệ thống và đảm bảo hoạt động ổn định.

Qua những thông tin trên, chắc hẳn bạn đã hiểu rõ hệ thống cơ điện ME trong xây dựng là gì cũng như các thành phần quan trọng của nó trong công trình. Nếu bạn cần tư vấn thiết kế, thi công nhà xưởng công nghiệp trọn gói ở phía Nam cũng như thiết kế, thi công nhà xưởng KCN Đồng Nai, hãy liên hệ ngay ATV Construction qua Hotline 0931 89 99 22 để được tư vấn và nhận báo giá nhanh chóng, hiệu quả.
