Hồ sơ thiết kế nhà xưởng gồm những bản vẽ gì?

Khi bắt đầu triển khai xây dựng, việc sở hữu một bộ hồ sơ thiết kế nhà xưởng hoàn chỉnh và chính xác là tiền đề quan trọng giúp doanh nghiệp kiểm soát ngân sách, xin cấp phép thuận lợi và thi công đúng tiến độ.

Tuy nhiên, không ít chủ đầu tư chưa có nhiều kinh nghiệm kỹ thuật thường băn khoăn: Một bộ hồ sơ chuẩn cần những loại bản vẽ nào và đóng vai trò ra sao trong toàn bộ quá trình? Cùng ATV Construction theo dõi bài viết chi tiết bên dưới để nắm rõ các thành phần bản vẽ quan trọng nhất, từ đó dễ dàng nghiệm thu và quản lý dự án hiệu quả.

Hồ sơ thiết kế nhà xưởng là gì và vì sao cần chuẩn bị kỹ?

Hồ sơ thiết kế là tập hợp toàn bộ các bản vẽ kỹ thuật, thuyết minh tính toán, bảng kê khối lượng và tiêu chuẩn thi công cho một công trình công nghiệp. Đây được xem như “kim chỉ nam” dẫn đường cho nhà thầu trong suốt quá trình xây lắp.

Trước khi bắt tay vào giai đoạn lên bản vẽ, chủ đầu tư cần có bước chuẩn bị trước khi thiết kế nhà xưởng kỹ lưỡng về mặt bằng, nhu cầu công năng dây chuyền và ngân sách dự kiến.

Một bộ bản vẽ được tính toán bài bản mang lại 4 lợi ích thiết thực:

• Hợp thức hóa thủ tục pháp lý: Đáp ứng đầy đủ tiêu chuẩn xin giấy phép xây dựng và thẩm duyệt thiết kế phòng cháy chữa cháy (PCCC).
• Kiểm soát chi phí: Giúp chủ đầu tư và nhà thầu bóc tách khối lượng vật tư chính xác, tránh phát sinh khối lượng ngoài hợp đồng.
• Đảm bảo an toàn chịu lực: Tính toán chuẩn tải trọng máy móc, cầu trục, gió bão và địa chất khu đất.
• Đồng bộ tiến độ thi công: Hạn chế xung đột giữa hệ kết cấu chịu lực với hệ thống đường ống cơ điện ngầm.

Hồ sơ thiết kế chi tiết là nền tảng cho quá trình thi công nhà xưởng hiệu quả

Các giai đoạn phát triển bản vẽ thiết kế nhà xưởng

Tùy theo quy mô và tính chất dự án, hồ sơ thiết kế thường trải qua 3 giai đoạn cơ bản:

Thành phần các bản vẽ trong hồ sơ thiết kế nhà xưởng hoàn chỉnh

Trong một bộ hồ sơ tiêu chuẩn, các kỹ sư sẽ phân chia thành 5 nhóm bản vẽ kỹ thuật chính, tương ứng với các hạng mục thiết kế nhà xưởng bắt buộc phải có:

Bản vẽ quy hoạch tổng mặt bằng

Bản vẽ này cho cái nhìn bao quát về toàn bộ khu đất dự án, bao gồm:

• Vị trí nhà xưởng chính, nhà kho, khu văn phòng điều hành, nhà ăn và khu phụ trợ.
• Hệ thống đường nội bộ, bãi quay xe container, cổng ra vào, trạm cân.
• Hệ thống cây xanh, khoảng lùi phòng cháy chữa cháy, trạm biến áp, bể nước ngầm và nhà chứa rác.
• Định vị mốc ranh giới khu đất, cao độ san nền so với cốt tự nhiên.

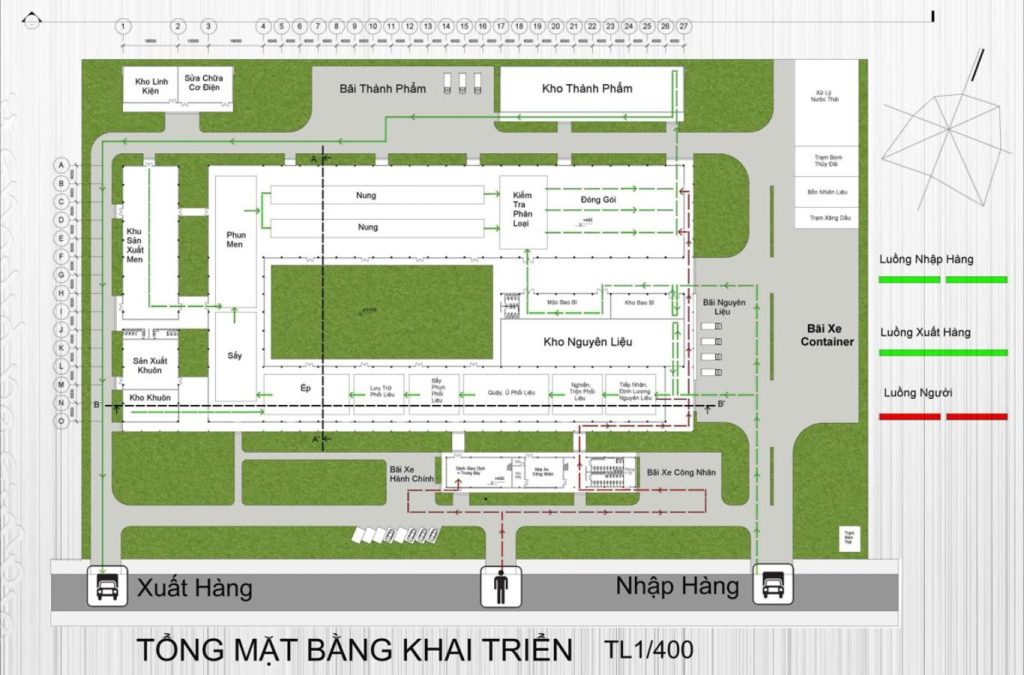

Bản vẽ quy hoạch tổng mặt bằng cho cái nhìn bao quát về toàn bộ khu đất dự án

Bản vẽ kiến trúc công trình

Bản vẽ kiến trúc diễn giải hình dáng, công năng và không gian sử dụng của từng khu vực:

• Mặt bằng các tầng: Thể hiện phân khu sản xuất, lối thoát hiểm, vị trí cửa đi, cửa sổ, vách ngăn chống cháy.
• Mặt đứng các hướng: Thể hiện chiều cao công trình, vật liệu bao che (tấm tôn, tường gạch, lam gió, tấm lấy sáng) và màu sắc nhận diện.
• Mặt cắt công trình: Chỉ rõ cao độ dầm, sàn, độ dốc mái tôn, vị trí giàn giáo và đường ray cầu trục (nếu có).
• Bản vẽ chi tiết kiến trúc: Chi tiết cấu tạo sê-nô thu nước mái, cửa thoát hiểm, bậc tam cấp, vách vệ sinh.

Bản vẽ kết cấu chịu lực

Đây là phần cốt lõi đảm bảo độ vững chắc và an toàn chịu tải cho toàn bộ nhà xưởng:

• Kết cấu phần móng: Mặt bằng móng, đài móng, dầm móng (giằng móng), chi tiết bố trí thép cọc và móng đơn hoặc móng băng.
• Kết cấu khung thép tiền chế hoặc bê tông: Chi tiết cột, kèo thép, xà gồ mái, xà gồ tường, thanh giằng chéo (giằng cột, giằng mái).
• Chi tiết liên kết: Thể hiện cụ thể kích thước bản mã, đường hàn, chủng loại bu lông neo và bu lông liên kết cường độ cao.
• Kết cấu nền xưởng: Bản vẽ cốt thép sàn, các khe co giãn, khe lún và lớp tăng cứng bề mặt chịu tải trọng xe nâng và máy móc.

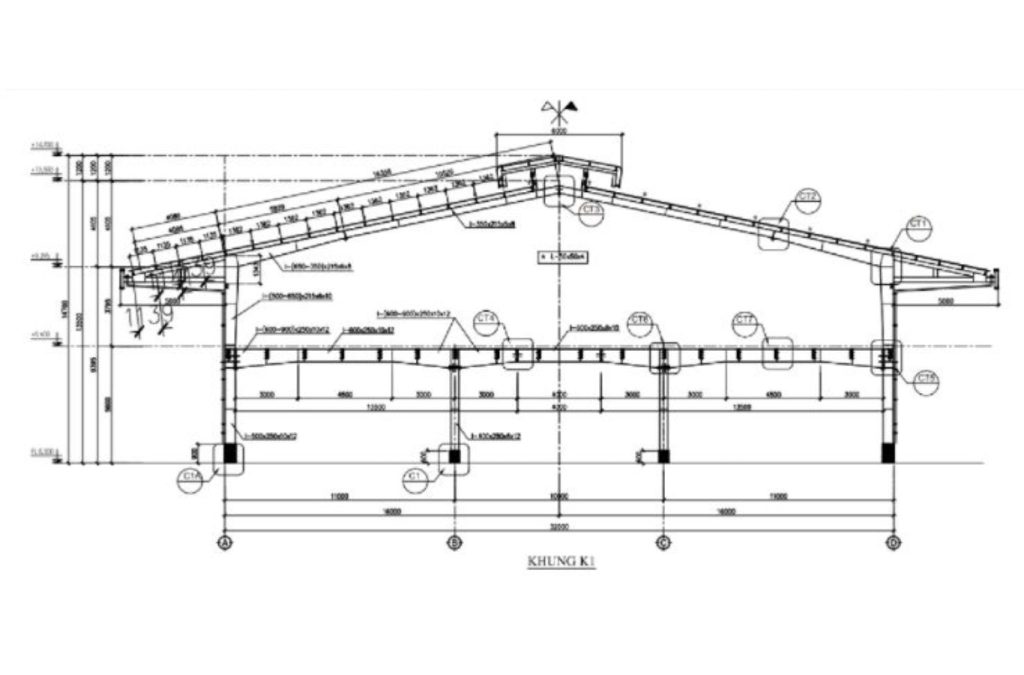

Bản vẽ kết cấu thép thể hiện chi tiết liên kết, bu lông và hệ giằng chịu lực

Bản vẽ cơ điện (MEP)

Hệ thống cơ điện giữ vai trò “mạch máu”, cấp năng lượng cho xưởng hoạt động trơn tru:

• Hệ thống cấp điện: Sơ đồ nguyên lý tủ điện tổng (MSB), tủ phân phối (DB), đường đi máng cáp, chiếu sáng nhà xưởng và ổ cắm động lực.
• Hệ thống cấp thoát nước: Sơ đồ đường ống cấp nước sản xuất, sinh hoạt; mạng lưới thu gom nước mưa mái và hệ thống thoát nước thải nội bộ ra trạm xử lý.
• Hệ thống thông gió, điều hòa (HVAC): Bố trí quạt hút công nghiệp, hệ thống làm mát Cooling Pad, ống gió cấp khí tươi hoặc điều hòa trung tâm cho khu vực sạch.
• Hệ thống điện nhẹ: Mạng LAN, camera an ninh giám sát dây chuyền, hệ thống âm thanh thông báo khẩn cấp.

Bản vẽ phòng cháy chữa cháy (PCCC)

Hạng mục bắt buộc phải được cơ quan Cảnh sát PCCC thẩm duyệt trước khi khởi công:

• Mặt bằng bố trí họng cứu hỏa vách tường, đầu phun Sprinkler tự động.
• Mạng lưới đường ống chữa cháy và trạm bơm tăng áp.
• Hệ thống báo cháy tự động: Đầu báo khói, đầu báo nhiệt, nút ấn khẩn cấp và chuông/đèn báo cháy.
• Mặt bằng chỉ dẫn lối thoát nạn (Exit), hệ thống đèn chiếu sáng sự cố khẩn cấp.

Những tài liệu đi kèm không thể thiếu trong hồ sơ

Bên cạnh các tập bản vẽ, một bộ hồ sơ thiết kế chuẩn chỉ cần có các tài liệu bổ trợ sau để phục vụ công tác quản lý:

• Tập thuyết minh thiết kế: Giải trình rõ cơ sở lựa chọn giải pháp móng, tiêu chuẩn tải trọng gió, tiêu chuẩn vật liệu và dây chuyền công nghệ áp dụng.
• Bảng tính toán kết cấu: Cung cấp kết quả mô phỏng nội lực khung thép từ các phần mềm chuyên dụng (như SAP2000, ETABS, Tekla).
• Bảng tiên lượng dự toán (BOQ): Bóc tách khối lượng chi tiết từng chủng loại vật tư (khối lượng bê tông, trọng lượng thép, chiều dài ống nước, số lượng đèn). Đây là căn cứ chính xác để chủ đầu tư hiểu rõ chi phí thiết kế nhà xưởng được tính như thế nào và kiểm soát chi phí thi công trọn gói.

Kinh nghiệm kiểm tra hồ sơ thiết kế cho người không chuyên

Nếu bạn là chủ doanh nghiệp chưa có nền tảng kỹ thuật chuyên sâu, hãy áp dụng 3 bước kiểm tra đơn giản sau:

• Kiểm tra tính đồng bộ giữa các bộ môn: Đặt bản vẽ kết cấu khớp lên bản vẽ kiến trúc và MEP. Tránh trường hợp xà gồ hay dầm thép cản trở ống gió, ống cấp nước đâm xuyên dầm bê tông mà không có lỗ chờ kỹ thuật.
• Kiểm tra công năng thực tế theo máy móc: Rà soát lại xem khoảng cách cột, độ tĩnh không của mái có đáp ứng kích thước dây chuyền sản xuất hay chiều cao nâng hạ của xe nâng hay không.
• Kiểm tra chữ ký và con dấu pháp lý: Hồ sơ phải có đầy đủ chữ ký của chủ trì thiết kế, kỹ sư kết cấu, kỹ sư MEP có chứng chỉ hành nghề và con dấu pháp nhân của đơn vị tư vấn.

Việc nắm rõ một bộ hồ sơ thiết kế nhà xưởng gồm những bản vẽ gì sẽ giúp chủ đầu tư chủ động giám sát chất lượng, tối ưu công năng vận hành và bảo vệ ngân sách ngay từ ngày đầu. Nếu quý doanh nghiệp đang tìm kiếm giải pháp thiết kế nhà xưởng công nghiệp bài bản, chuẩn kỹ thuật và tối ưu chi phí, hãy liên hệ ngay với ATV Construction qua hotline 0931 89 99 22 để được tư vấn thiết kế, thi công nhà xưởng nhanh chóng và chuyên nghiệp nhất.
